제품 상세 정보:
|
| 툴형: | APR 도구 | 애플리케이션: | 석유 우물시험 & 완성 연산 |
|---|---|---|---|
| 재료: | 합금 강 | 케이싱 사이즈: | 7 - 7 5/8 케이스 |
| 표준: | 미국 부식 기술자 협회 규격 MR0175 | 근무 조건: | 175oF 이상 H2S 서비스 |
| 동작 압력: | 10000Psi | 연결: | CAS 박스 Ｘ 핀 |
| 강조하다: | NACE MR0175 회전 밸브,우물 테스트 회수 가능한 순환 밸브,7'' 풀 보어 회전 밸브 |
||

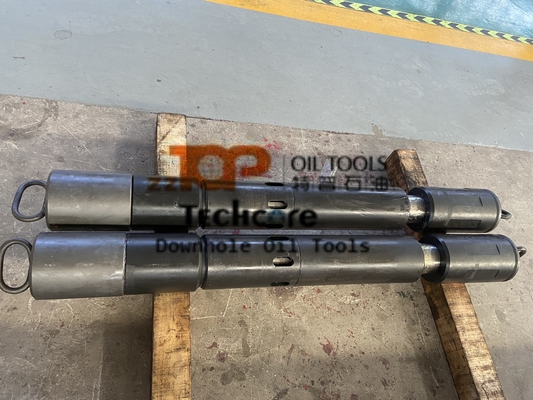

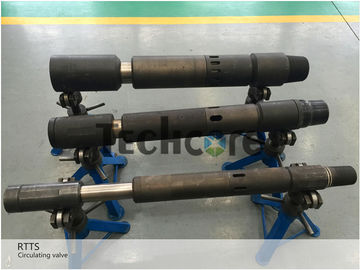

7 " RTTS 순환밸브 풀 보어 되찾을 수 있는 순환밸브
RTTS 순환밸브는 핼리버튼 타입에 풀 보어 되찾을 수 있는 순환밸브입니다. RTTS 순환밸브는 RTTS 포장업자와 드릴 굴대 테스트 문자열에 대하여 적용되고 RTTS 순환밸브가 포장업자가 포장업자의 바닥 주위에 유체를 역으로 돌리도록 굳지 않을 때 마무리되는 것으로 잠겨질 수 있습니다. RTTS 순환밸브의 풀 보어 디자인은 배관 형태 총과 다른 전선 장비가 지나갈 수 있게 허락합니다.
RTTS 순환밸브의 작동
RTTS 순환밸브가 더 홀에 위치할 때, 밸브는 잠긴 오픈 포지션에서 있어야 합니다. 패커 본체 드래그 블록 (또는 끌기 소매)에 J-슬롯은 또한 굳지 않은 위치에 위치하여야 합니다.순환밸브가 더 홀에서 나오기 위해 열릴 때, 배관은 하락하고, 오른쪽으로 돌았고, 회복되었습니다. RTTS 순환밸브의 작동원리는 J-슬롯에서 돌기 움직임을 기반으로 합니다. 돌기들은 워크스트링 조작으로 이동합니다. 돌기가 상부 위치에서 있을 때, 순환밸브는 열립니다 ; 돌기가 아래쪽에서 있을 때, 순환밸브는 마무리됩니다.
RTTS 순환밸브의 상술
| 약속 어음 :108125667-007-75/8 " RTTS 순환밸브 | |
| 공칭 크기 | 7 -75/8 |
| 이드텀에. | 2.375"(60mm) |
| 메이크업 길이 | 35.27"(895.9mm) |
| 플로우 영역 | 1700mm2 |
| 정격작업 압력 | 70Mpa(10000psi) |
| 작동 온도 | -20' C~204C |
| 서비스 | H2SNACEMR 0175 (위쪽에 175F) |
| 접속 스레드 | 31/2 " 박스 핀 면 |
* RTTS 순환밸브는 핼리버튼 타입과 교환할 수 있습니다
RTTS 순환밸브의 *HSE*Safety 테스트중인 교육
1. 각각 내압 시험을 실시할 때, 당신은 점진적으로 압력을 증가시켜야 합니다. 압력이 20MPa에 달려있고 1분 동안 기다릴 때, 그리고 나서 모든 10MPa는 조정 압력까지 1분 동안 그것을 유지합니다 ;
2. 활동 동안 압력은 시험을 받습니다, 도구가 시굴에 위치하고 압력 시험 플러그 위의 보호용 보드를 커버하여야 합니다.
3.전체 과정 동안 전체 시험 연산자가 경과할지도 모르는 플러그와 조인트로부터 가까이 못하게 한다는 것을 확인하세요.
4.시험영역이 고립에서 설정하여야 한다고, 운영자 를 제외한 다른 사람은 시험영역에 들어가기 위해 인정하지 않았습니다.
5.시험영역에서 누군가가 있다면 그것은 고립에서 설정하여야 합니다, 시험 생산을 회피하는 것 시험영역에서 떨어져 비행합니다.
* 드릴 굴대 시험 도구는 다음을 포함하는 케이스 구멍, 개방 홀과 소구경시추구멍이 가능합니다 :
풀 보어 회복 가능 패커, 풀 보어 되찾을 수 있는 순환밸브, 풀 보어 되찾을 수 있는 안전 이음, 하향식 테스터 밸브, 선택하는 테스터 밸브, LPR- 엔 밸브, 옴니 밸브, 복사이클 순환밸브, 수력 충격, 수직 충격 흡수체, 광선 완충 장치, RD 안전 순환밸브, 우회와 고압 회복 가능 패커, 우승자 패커, IPO 밸브, 튜빙 스트링 테스트 밸브, 소매형 배출 밸브, 방압변 샘플러, 제어판과 최고 안전판, 하향식 작전을 위한 BOP 안전판과 기타.
